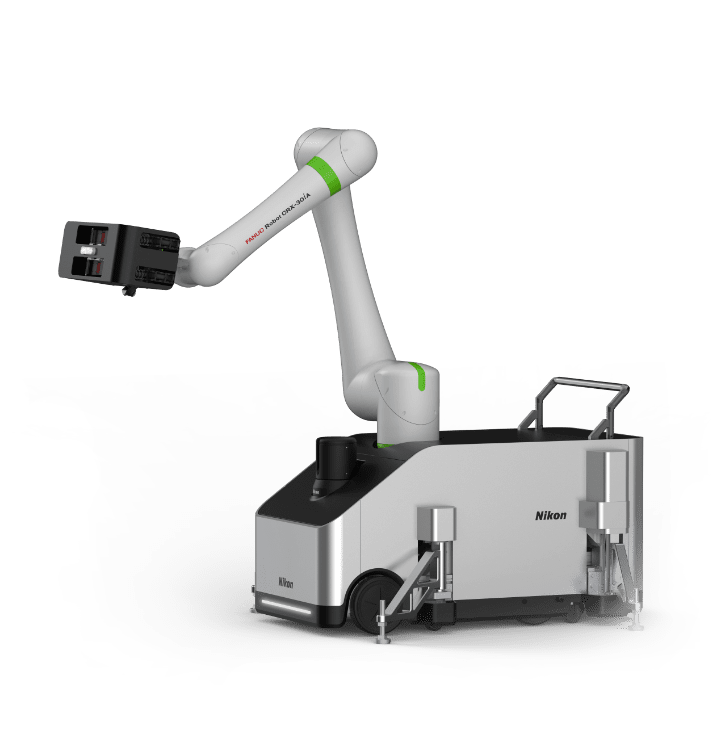

可動式3D計測システム
手間なくその場での自動高精度計測が可能に
ローカライザー、ロボットアーム、3Dスキャナーを組み合わせた大型部品の現場計測に最適化した「可動式3D計測システム」です。モビリティ・自動化・高速・高精度を実現し、オフライン計測からオンライン計測まで柔軟に対応。現場の省人化・省機化・省スペース化に貢献します。
ニコンが提案する可動式3D計測システムについて
大型ワークの横に設置するだけで計測可能。ワーク自動認識による計測パス自動生成で自動化を実現。オフライン、バイパスライン、インライン計測に対応し、計測工数と専用機を削減、省人化・省「機」化・省スペース化を推進します。

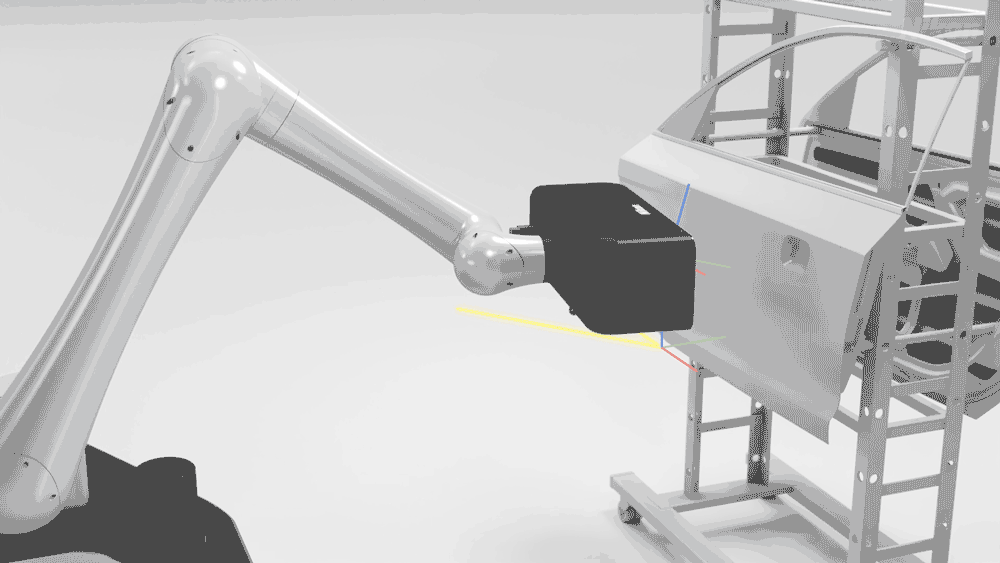

トラッキングしながらの計測、高精度保証
ローカライザー、ロボットアーム、3Dスキャナーを組み合わせることで、ローカライザによって構築された座標系の下、高精度かつ柔軟な計測を可能にしました。非接触式三次元測定機の国際標準ISO10360-13に準拠し、品質保証に適合する信頼性の高い計測システムです。
| 総合精度 | ±50μm |
|---|---|
| 測定速度 | 0.3㎡/分 |
| 測定範囲 | φ3.6m |
| スキャン範囲 | 350×200mm |
| スタンドオフ | 300±150mm |
| 架台サイズ | （収納時）900×1200×700mm／（展開時）1300×1200×700mm、重量500kg |
※
上記のデータシートは開発目標値です
自動車＆航空宇宙業界での応用
航空宇宙や金型業界では大型部品のオフライン計測に、自動車業界ではプレス部品やキャスティング部品、※BiWにおけるバイパス・インライン計測に最適です。幅広い産業分野で活用できる柔軟なシステムです。
※
BiW：塗装や内装部品を取り付ける前の、鉄板が溶接されただけの車体の状態。Body in Whiteの略
